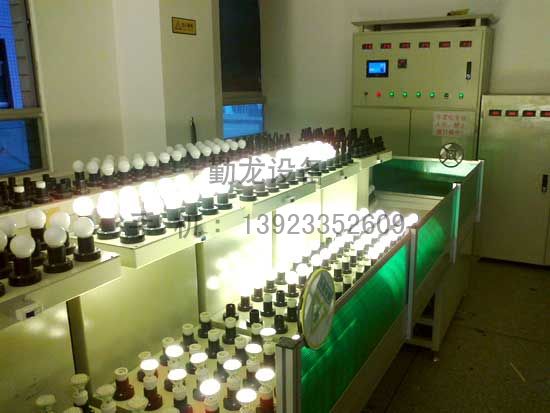

LED球泡燈老化線制作方案

一、設備項目：LED球泡燈老化線

二、規格參數：12000L×990W×700H（mm）

三、數    量：1條

四、設備結構：環型鏈條輸送、鏈板式E27燈座老練、變頻調速

五、功能特點：本設備專用于交流LED球泡或小射燈的220V、24V、12V的檢測老練，通過對LED球泡或小射燈的高壓、中壓、常壓、低壓、高溫、漫游、沖擊等電壓區的老練，觀察LED節能燈能否通過以上電壓段的老練。根據歐美等不同地區電壓情況，可老化交流24V、12V的LED節能燈。動力系統采用變頻調速系統，操作簡單。

六、基本配置和構造：

1.        動力：電機采用臺灣產永坤0.75KW的齒輪調速電機，比速為1：5； 100型WPS1：40的減速機，合資深圳產易驅1HP變頻器，變頻無級調速，線速度0—4M/min可調。

2.        機身、機架：機架采用50×40（mm）鋼管焊接制作而成；機身上下采用130×23（mm）老化線專用鋁合金型材，護板采用1.2mm的冷板折彎制作而成，支腳配鍍鋅可調水平腳杯。

3.        輸送鏈條：采用上海鏈條廠出產的C212一寸雙節距單則耳雙孔鏈條。

4.        鏈板：采用2mm冷板彎軋成148×800×18（mm），全線共140塊，每塊鏈板上裝12只五彈夾E27羅口燈座；并配裝6A高分斷小型斷路器；鏈板底部安裝二路導電系統（銅質），每路安裝兩個導電塊，每塊板共裝2個。

5.        日產量：本老化線一次可同時老化1680支LED節能燈；使用方根據不同老化時間老化出不同產量。

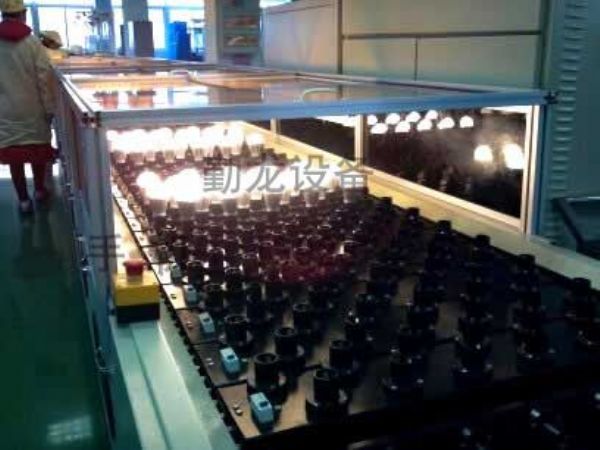

6.        擋光護罩：在線體面上兩側各設9段擋光護罩，采用茶色有機玻璃板與鋁合金組合而成，有效的衰減節能燈的光線，更好的保護眼睛。

7.        導電槽：全線上下各配二路導電槽軌，采用絕緣膠板與不銹鋼條組合鋪設。

8.        保護防摔網：在線底下設一道保護防摔網，以防止掉燈摔爛，采用優質不銹鋼細孔網帶制作。

9.        恒溫區：恒溫系統采用電加熱式完成，設一段兩塊2000W/套電熱式發熱盤，溫度自動恒溫常溫--80℃，數字智能RKC溫控指示。

10.   沖擊節拍電路：設其中一區為節拍沖擊控制區。沖擊區時間由觸摸屏控制，控制時間可調。

11.   檢測老練漫游區：老化時其中一區為漫游區，使電壓隨時間的變化而波動，180V—220V—250V、22V—24V—26V、11V—12V—13V不間斷變化，漫游區時間由觸摸屏控制。控制時間可調。

12.   全線功率：10KVA 5個“天正牌”調壓器，全線上下共設7個電壓區， 180V、200V、220V、240V、（具體分布按甲方要求而定）。（24V、12V電壓，配備一臺輸入交流380V、輸出交流22V、24V、12V各一組，輸出交流11V、12V、12V各一組30KVA變壓器），操作時通過觸摸屏內設轉換開關轉換到交流220V、24V、12V）

13.   電器控制：電壓、馬達運行指示采用數字顯示式，整個電器控制系統采用7英寸觸摸屏配套PLC控制，調壓器5個、變壓器1臺，采用1個配電控柜安裝。

14. 機體顏色：全線鋁合金型材為原色，其余為電腦白色。
